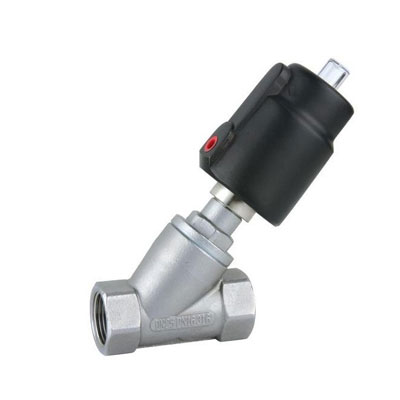

我公司專業生產不銹剛304氣動角座閥，內部有專業實驗室，制圖室等，做工精良，經久耐用，使用壽命在100萬次以上，深受廣大新老客戶的歡迎，提供各類DN15-DN150，絲口、管式、沖壓法蘭、不銹剛活動法蘭或其他定制角座閥。
概 述：
外部先導角座閥 , 溢流口與滑塊間有自調節密封壓蓋 , 閥體角座結構可實現較大流量 , 特別是與普通截止閥相比時。
技術參數：
| 壓力范圍 ： 0-16bar 介質溫度： -10 ℃ ~+260 ℃ 環境溫度： -10 ℃ ~+80 ℃ 閥體材料：不銹鋼 密封材料：聚四氟乙烯 執行機構外殼：聚酰按 控制氣體：中性氣體，空氣 焊接接口： ISO4200 |
控制功能：常開 |
主要參數
|
接口 C. （英寸） |
內孔（ mm ） |
Kv 值（ m3/h ） |
最大工作壓力（ bar ） |
要求最小控制壓力（ bar ） |
執行器尺寸（ф mm ） |
流向 |
控制功能 |
||
|
螺紋 |
焊接 |
螺紋 |
焊接 |
||||||
|
G3/8 |
13.0 |
3.7 |
15.0 |
- - |
2-10 |
40 |
- - |
閥座下方 |
 |
主要外形尺寸
| 接口C.фD | 內孔(mm) | 執行機構尺寸(mm) | A | B | C | E | F | H | A/F |
| G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 |
15 20 25 32 40 50 65 |
50 50 50/63 63 63/80 80 80/100 |
85 95 105 120 130 150 185 |
173 178 212 255 301 346 372 |
12 12 14 16 18 20 22 |
64 64 80 101 127 153 153 |
44 44 52 60 73 86 86 |
137 145 173 210 260 301 315 |
27 32 41 50 55 70 70 |
