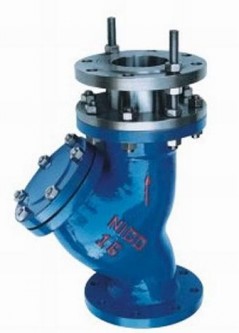

概述：Y型拉桿伸縮過濾器為—Y型過濾器及伸縮接頭組合、直接為建筑，多層建筑或工廠內之給排水配合中使用，常裝置于減壓閥、泄壓閥、定水位閥或其它主要設備之端，使淤泥埋什物或安裝拆卸以保閥頭或設備之正常使用。
主要規格：
壓力兩極：PN1.0、PN1.6
耐壓試驗：1.1MPa、1.78MPa
材質：
管體：鋼、不銹鋼、鑄鐵
伸縮拉桿：鍍鋅螺桿
止水膠圈：合成橡膠NBR
外形尺寸：
| 公稱通徑 DN | 產品代號 | L | H1 | H | D | D1 | Dn | n | ||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
| 50 | YSTF-0050 | 300±12 | 100 | 145 | 185 | 165 | 125 | 125 | 18 | 4 | 4 | 4 |
| 80 | YSTF-0080 | 380±15 | 145 | 205 | 200 | 200 | 160 | 160 | 18 | 8 | 8 | 8 |
| 100 | YSTF-0100 | 430±215 | 165 | 235 | 220 | 220 | 180 | 180 | 18 | 8 | 8 | 8 |
| 150 | YSTF-0150 | 550±15 | 230 | 320 | 280 | 285 | 240 | 240 | 22 | 8 | 8 | 8 |
| 200 | YSTF-0200 | 650±25 | 320 | 440 | 340 | 340 | 295 | 295 | 22 | 8 | 8 | 12 |
| 250 | YSTF-0250 | 775±25 | 370 | 510 | 395 | 405 | 350 | 355 | 26 | 12 | 12 | 12 |
| 300 | YSTF-0300 | 900±25 | 450 | 550 | 445 | 460 | 400 | 410 | 26 | 12 | 12 | 12 |
| 350 | YSTF-0350 | 1020±530 | 500 | 600 | 500 | 520 | 460 | 470 | 28 | 16 | 16 | 16 |
| 400 | YSTF-0400 | 1150±030 | 620 | 640 | 565 | 580 | 515 | 525 | 30 | 16 | 16 | 16 |
