手搖油泵SB03型
強度試驗：10.0MPa
密封試驗：6.0MPa
高溫泄壓試驗：400cc
配套設備：站用緊急切斷閥 BY-850H 油路蓄能器 BY -962
工作壓力：2.0.~6.0MPa
最高使用壓力：7.0MPa
油腔容量：4000cc
工作介質：13#機械油或2#錠子油
用途：
本手搖油泵與緊急切斷閥配套使用，適用于液化石油氣儲配站的大型貯罐或槽車上緊急切斷閥在工作狀態，利用此泵的性能來達到控制緊急切斷閥打開或關閉的目的。

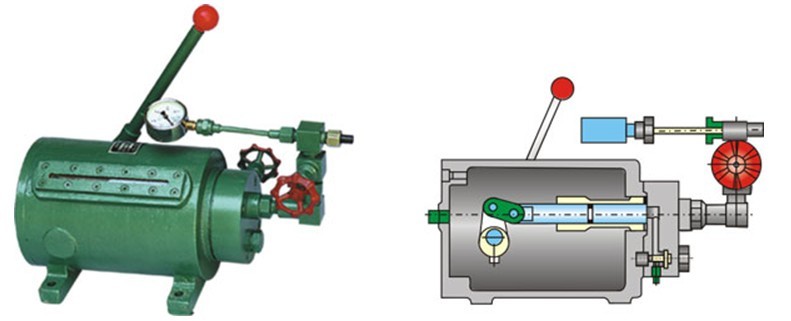

工作原理及結構說明：
1，手搖油泵通過手柄做往復動作，使壓力增高來打開緊急切斷閥，介質即可通過，如遇火災或其他緊急情況時，將手搖油泵的卸壓閥打開，油壓系統迅速泄壓，使緊急切斷閥立即關閉，或溫度升高至75℃以上時，安裝在油泵或緊急切斷閥的易熔塞立即熔化，達到自動泄壓木的，使緊急切斷閥自動迅速關閉。
2，手搖油泵的主要構造是有吸壓油的柱塞，進油閥，出油閥及泄壓閥組成。由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔，當柱塞向上運動使工作腔的容積由小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油閥進入工作腔。當柱塞向下運動時工作腔的容積由大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。泄壓閥是用于壓力油路系統泄壓而設置的，工作時需將泄壓閥關閉，在油路系統需要泄壓將泄壓閥打開，即緊急切斷閥關閉。
3，泵的油箱在泵的外套體腔內，注油時析開上蓋的注油塞即可，如油柱容積不夠時可外加輔助油箱。
