DSJ41H水封截止閥


瀏覽次數 3648
添加日期 2013-03-05

產品說明

設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927 JB/T9092

產品用途

水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。

產品結構特點

1.產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.結構緊湊，操作靈活，檢修方便，使用壽命長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

◆性能參數

型號		DS/J61H-25	DS/J61H-40	DS/J61H-64
工作壓力（MPa）		2.5	4.0	6.4
適用溫度（℃）		≤425
適用介質		水、蒸汽、油品、非腐蝕性氣體
材料	閥桿	1Cr13或2Cr13
	閥體、閥蓋、支架	WCB25
	閘板、閥瓣、密封面	Cr13型不銹鋼或硬質合金
	閥座密封面	不銹鋼
	閥桿螺母	鋁青銅
	填料	柔性石墨

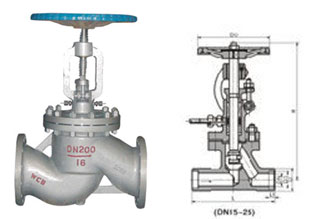

主要外形和連接尺寸 單位Unit：mm

公稱通徑 DN	主要外形尺寸和連接尺寸					WT
公稱通徑 DN	L	D	D1	H	D0	WT
DS/J61H-25
10	130	36	15	10	120	4.8
15	130	36	19	11	120	5.0
20	150	44	26	11	140	7.3
25	160	44	33	12	140	8.2
32	180	48	34		180	12
40	200	55	40		200	15
50	230	64	50		250	25
65	290	82	65		250	38.5
80	310	94	78		300	49
100	350	117	97		350	64
125	400	144	122		400	83
150	480	170	148		400	94
200	600	220	197		400	152
DS/J61H-40
10	130	38	15		120	5.3
15	130	38	19		120	5.7
20	150	47	26		140	7.6
25	160	47	33		160	8.8
32	180	53	34		160	13.2
40	200	57	40		200	16.5
50	230	68	50		250	26
65	290	85	65		280	41.3
80	310	98	78		320	51.5
100	350	122	97		350	69
125	400	148	122		400	89
150	480	176	148		400	98
DS/J61H-64
10	130	38	15		140	6
15	210	38	19		140	6.4
20	230	47	26		160	8.4
25	230	47	33		180	9.6
32	260	53	34		200	23
40	260	57	40		250	34
50	300	70	50		280	46
65	340	86	65		320	67
80	380	100	78		360	85
100	430	124	97		400	97
