一 .產品特點與用途

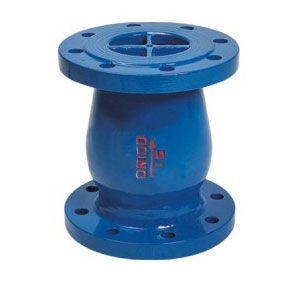

靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小。
閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點。
該閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對泵的損害。
www.one-jie.cn
二．主要技術參數
|
型 號 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
|
公稱通徑 |
DN50-250mm |
|||
|
最高工作壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
|
密封試驗壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
|
殼體試驗壓力 |
1.5MPa |
2.4MPa |
3.75MPa |
|
|
主要 |
閥體、導流體 |
灰鑄鋼 |
球墨鑄鐵 |
|
|
閥座、軸承、閥瓣、軸 |
鋁青銅或鉻不銹鋼 |
|||
|
彈 簧 |
不銹鋼 |
|||
三.主要外形尺寸 （法蘭尺寸PN1.0MPa按GB4216．4-84標準，PN1.6MPa按GB4216.5-84標準，PN2.5MPa按GB91134-88標準）
|
公稱通徑 DN（mm） |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
240 |
|
125 |
300 |
|
150 |
350 |
|
200 |
450 |
|
250 |
500 |
