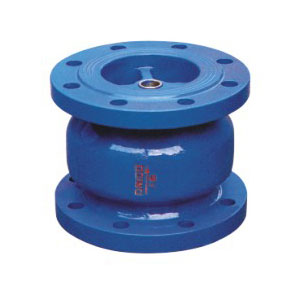

HC41X消聲止回閥產品簡介：
消聲止回閥是一種安裝在水泵出口管道上，專門用于消除水錘的止回閥門。當停泵時，在正方向流量接近于零時利用彈簧輔助閥梭提前快速關閉，有效的預防水錘的發生，從而起到消除噪聲之效果。
HC41X消聲止回閥 性能特點:
消聲止回閥地閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地消除水錘，密封性能好，關閉無噪聲。該閥具有體積小、重量輕、流體阻力笑、耐疲勞、壽命長等優點。
一 .主要性能規范
www.cnror.com
|
型號 |
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用介質 |
工作溫度 |
|
H41X-10 |
1.0MPa |
1.5MPa |
1.1MPa |
水及弱腐蝕性流體 |
≤80℃ |
|
H41X-16 |
1.6MPa |
2.4MPa |
1.76MPa |
水及弱腐蝕性流體 |
≤80℃ |
二 .主要零件材料
|
型號 |
閥體 |
密封圈 |
彈 簧 |
閥蓋環 |
|
H41X-10 |
鑄鐵、不銹鋼、制合金 |
丁腈豫膠（NBR） |
不銹鋼絲1Cr18Ni9Ti |
球墨鑄鐵或碳鋼 |
|
H41X-16 |
鑄鐵、小銹制、銅合金 |
丁腈豫膠（NBR） |
不銹鋼絲1Cr18Ni9Ti |
球墨鑄鐵或碳鋼 |

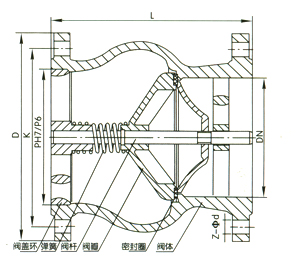

三 .外形.連接.結構尺寸
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
尺 寸（mm） |
||||
|
L |
D |
K |
P |
Z-φd |
||
|
1.0 |
25 |
11 |
85 |
48 |
4-14 |
|
|
32 |
135 |
100 |
56 |
4-18 |
||
|
40 |
145 |
110 |
63 |
4-18 |
||
|
50 |
100 |
160 |
125 |
79 |
4-18 |
|
|
65 |
125 |
185 |
145 |
97 |
4-18 |
|
|
80 |
150 |
195 |
160 |
110 |
4-18 |
|
|
100 |
180 |
215 |
180 |
127 |
8-18 |
|
|
125 |
200 |
245 |
210 |
161 |
8-18 |
|
|
150 |
210 |
280 |
240 |
180 |
8-23 |
|
|
200 |
255 |
335 |
295 |
238 |
8-23 |
|
|
250 |
400 |
390 |
350 |
280 |
12-25 |
|
|
300 |
420 |
440 |
400 |
310 |
12-25 |
|
|
350 |
430 |
500 |
460 |
334 |
16-25 |
|
|
400 |
450 |
565 |
515 |
468 |
16-25 |
|
|
公稱壓力 |
公稱通徑 |
尺 寸（mm） |
||||
|
L |
D |
K |
P |
Z-φd |
||
|
1.6 |
25 |
115 |
85 |
48 |
4-18 |
|
|
32 |
135 |
100 |
56 |
4-18 |
||
|
40 |
145 |
110 |
63 |
4-18 |
||
|
50 |
100 |
160 |
125 |
79 |
4-18 |
|
|
65 |
125 |
185 |
145 |
97 |
8-18 |
|
|
80 |
150 |
195 |
160 |
110 |
8-18 |
|
|
100 |
180 |
215 |
180 |
127 |
8-18 |
|
|
125 |
200 |
245 |
210 |
161 |
8-18 |
|
|
150 |
210 |
280 |
240 |
180 |
8-23 |
|
|
200 |
255 |
340 |
295 |
238 |
12-23 |
|
|
250 |
400 |
405 |
355 |
280 |
12-25 |
|
|
300 |
420 |
460 |
410 |
310 |
12-25 |
|
|
350 |
430 |
520 |
470 |
334 |
16 25 |
|
|
400 |
450 |
580 |
525 |
468 |
16-30 |
|
